Manifold - H - 3 Way (Direct Mounting)

Dwg No. IIMV/3HManifold - R - 3 Way-01 Process Diagram

Orifice : 4 mm
Approximate Weight : 2.6 kg
Pressure : up to 6000 psi
Temperature : up to 400°C
All dimensions in Millimetre

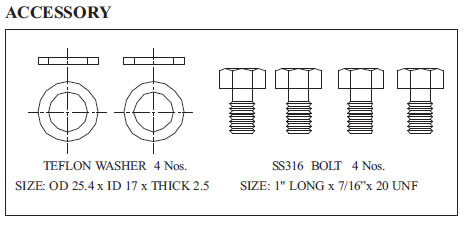

Manifold - H - 3 Way Accessory

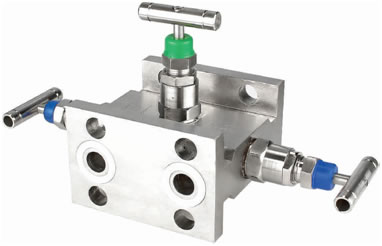

Manifold - H - 3 Way (Direct Mounting)

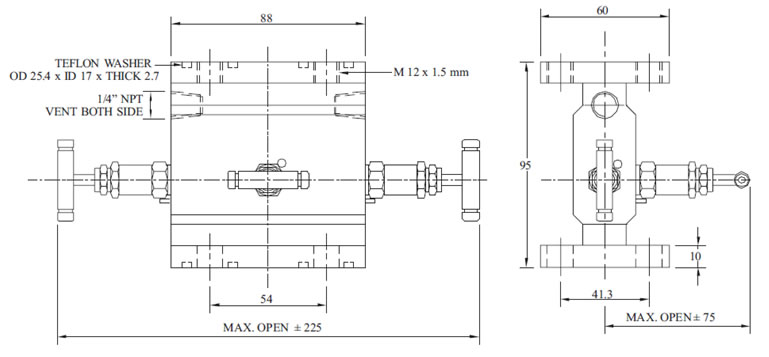

Manifold - H - 3 Way Diagram
