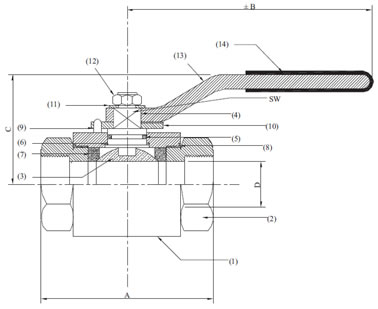

Dwg No. IIBV/2/HP
|
Orifice : 4 mm
Pressure : up to 10000 psi
Temperature : up to 400°C
All dimensions in Millimetre |
|
|
PART NO. |
Size |
A |
B |
C |
D |
SW |
IIBV/2/HP/01 |
1/4" |
51 |
60 |
40 |
6 |
9 |
IIBV/2/HP/02 |
3/8" |
70 |
65 |
50 |
10 |
9 |
IIBV/2/HP/03 |
1/2" |
84 |
130 |
50 |
12 |
9 |
IIBV/2/HP/04 |
3/4" |
95 |
150 |
75 |
20 |
14 |
IIBV/2/HP/05 |
1" |
111 |
160 |
80 |
25 |
14 |
IIBV/2/HP/06 |
1-1/4" |
125 |
195 |
95 |
40 |
16 |
IIBV/2/HP/07 |
2" |
140 |
195 |
105 |
50 |
19 |
|
STANDARD DIMENSION TABLE |
NO. |
DESCRIPTION |
MATERIAL |
QTY. |
1 |
BODY |
SS316 |
1 |
2 |
CONNECTOR |
SS316 |
1 |
3 |
BALL |
SS316 |
1 |
4 |
STEM |
SS316 |
1 |
5 |
GLAND NUT |
SS |
1 |
6 |
S. WASHER |
PTFE |
1 |
7 |
B. WASHER |
PTFE |
1 |
8 |
P. WASHER |
PTFE |
1 |
9 |
STOPPER PIN |
SS316 |
1 |
10 |
CAM PLATE |
MS |
1 |
11 |
WASHER |
SPRING STEEL |
1 |
12 |
BOLT |
CS |
1 |
13 |
HANDLE |
SS |
1 |
14 |
SLEEVE |
PVC |
|
|
|
