Male to Hose Connector Tube x NPTM

A Male to Hose Connector Tube x NPTM is a Threaded Pipe fitting which consists of a short piece of Hex pipe, provided with a Hose Connection at one end and a NPT male threaded connection at the other end, for Connecting a Hose to a NPT Female threaded pipe or fitting.

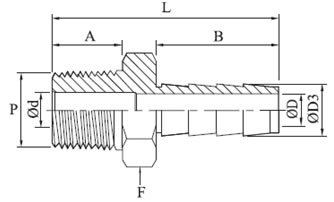

Male to Hose Connector Tube x NPTMMale to Hose Connector Tube x NPTM Diagram

Design : IIPF/MHC-N

PART No.

ØD3

P1

ØD

Ød

B

A

L

F

Hose

NPTM











Hex

IIPF/MHC/2I-2

1/8

3.80

1/8

2.0

4.80

10.2

9.70

27.4

7/16

IIPF/MHC/2I-4

1/8

3.80

1/4

2.0

7.10

10.2

14.2

32.0

9/16

IIPF/MHC/3I-2

3/16

5.84

1/8

3.0

3.00

15.0

9.70

32.3

7/16

IIPF/MHC/3I-4

3/16

5.84

1/4

3.0

7.10

15.0

14.2

36.8

9/16

IIPF/MHC/4I-2

1/4

7.62

1/8

4.8

4.80

20.1

9.70

37.3

7/16

IIPF/MHC/4I-4

1/4

7.62

1/4

4.8

4.80

20.1

14.2

41.9

9/16

IIPF/MHC/4I-6

1/4

7.62

3/8

4.8

4.80

20.1

14.2

42.2

11/16

IIPF/MHC/4I-8

1/4

7.62

1/2

4.8

11.9

20.1

19.0

47.0

7/8

IIPF/MHC/5I-2

5/16

9.65

1/8

4.8

4.80

22.1

9.70

39.4

7/16

IIPF/MHC/5I-4

5/16

9.65

1/4

4.8

4.80

22.1

14.2

43.9

9/16

IIPF/MHC/5I-6

5/16

9.65

3/8

4.8

4.80

22.1

14.2

44.2

11/16

IIPF/MHC/5I-8

5/16

9.65

1/2

4.8

11.9

22.1

19.0

49.8

7/8

IIPF/MHC/6I-4

3/8

11.43

1/4

7.6

7.60

22.1

14.2

43.9

9/16

IIPF/MHC/6I-6

3/8

1.43

3/8

17.6

7.60

22.1

14.2

44.2

11/16

IIPF/MHC/6I-8

3/8

11.43

1/2

7.6

7.60

22.1

19.0

49.8

7/8

IIPF/MHC/8I-4

1/2

15.24

1/4

9.5

7.10

23.8

14.2

45.7

11/16

IIPF/MHC/8I-6

1/2

15.24

3/8

9.5

9.50

23.8

14.2

46

11/16

IIPF/MHC/8I-8

1/2

15.24

1/2

9.5

9.50

23.8

19.0

51.6

7/8

IIPF/MHC/10I-8

5/8

19-10

1/2

11.9

11.9

24.9

19

52.6

1 1/16

IIPF/MHC/10I-12

5/8

19.10

3/4

12.7

16.0

24.9

19.0

52.6

1 1/16

IIPF/MHC/12I-8

3/4

22.86

1/2

16.0

11.9

26.7

19

54.4

1 1/16

IIPF/MHC/12I-12

3/4

22.86

3/4

16.0

16.0

26.7

19.0

54.4

1 1/16

IIPF/MHC/12I-16

3/4

22.86

1

16.0

22.4

26.7

23.9

61.7

13/8

IIPF/MHC/16I-12

1

30.48

3/4

22.4

16.0

30.2

19.0

60.5

13/8

IIPF/MHC/16I-16

1

30.48

1

22.4

22.4

30.2

23.9

65.3

1 3/8
