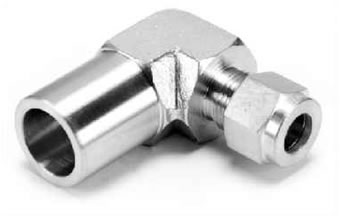

Male Pipe Weld Elbow

Male Pipe Weld ElbowMale Pipe Weld Elbow Diagram
Design: IICF/MPWE/IN

IMPERIAL

PART NO.

ØD1
Imperial

ØD3
Pipe Size

ØD
inch

F
Hex

H

B

L

E1

A

IICF/MPWE/4I-2W

1/4

1/8

10.30

4.82

1/2

12.7

19.56

7.65

26.92

18.80

15.24

IICF/MPWE/4I-4W

1/4

1/4

13.70

4.82

1/2

12.7

19.56

14.22

26.92

23.37

15.24

IICF/MPWE/6I-4W

3/8

1/4

13.70

7.11

5/8

15.9

23.11

14.22

30.48

25.40

16.76

IICF/MPWE/8I-8W

1/2

1/2

21.34

10.41

13/16

20.6

25.90

19.05

36.06

33.02

22.86

IICF/MPWE/12I-12W

3/4

3/4

26.67

15.75

1-1/8

28.6

29.72

19.05

39.88

36.83

24.38
