Port Connector

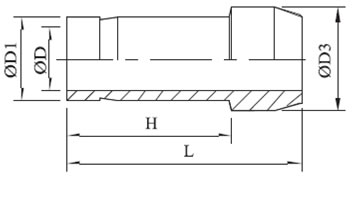

Port ConnectorPort Connector Diagram
Design: IICF/PC

IMPERIAL

PART NO.

ØD1
Tube

ØD

H

L

ØD3

IICF/PC/2-1I

1/16

0.75

10.66

13.7

3.30

IICF/PC/2I

1/8

2.20

15.75

22.4

6.10

IICF/PC/4I

1/4

4.20

18.80

24.9

9.40

IICF/PC/5I

5/16

6.00

20.06

25.9

10.92

IICF/PC/6I

3/8

7.60

20.32

26.2

12.70

IICF/PC/8I

1/2

9.90

25.90

35.8

15.75

IICF/PC/12I

3/4

15.00

27.68

37.3

22.10

IICF/PC/16I

1

20.30

34.54

48.1

28.45

METRIC

PART NO.

ØD1
Tube

ØD

H

L

ØD3

IICF/PC/3M

3

2.1

15.7

22.2

6.0

IICF/PC/6M

6

4.0

18.7

25.0

9.0

IICF/PC/8M

8

6.0

20.0

25.9

11.0

IICF/PC/10M

10

7.1

20.2

27.1

13.1

IICF/PC/12M

12

8.8

26.0

36.2

15.0

IICF/PC/16M

16

12.7

27.6

37.4

19.0

IICF/PC/18M

18

13.9

27.6

37.4

21.1
